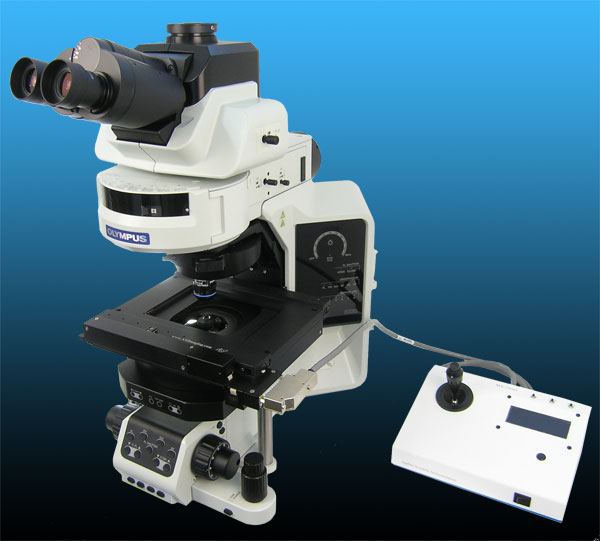

ASI MS-4400 XYZ Automated Stage



Le MS-4400 XYZ offre une haute résolution et une grande répétabilité sur le contrôle des axes de position X, Y, et Z de la platine du microscope. La platine MS-4400 XY a été spécialement conçue pour des microscopes droit comme le Leica DMR-series, le Nikon Eclipse 80i, le Olympus BX series, et le Zeiss Axioplan, Axioskop 2, et Axio Imager. On contrôle tout les axes avec précision grâce à un servomoteur alimenté avec un courant continu en boucle fermée, employant des encordeurs angulaires de hautes résolutions pour avoir une contre-réaction sur le positionnement. En utilisant un contrôle en boucle fermée pour la position de la platine, on ne peut plus perdre la position des axes de la platine, contrairement à un contrôle en boucle ouverte. La platine MS-4400 XY s utilise la technique des "crossed-roller slides", une vis sans fin de haute précision, et un système de retour à la position zéro (Backlash) miniature géré par des servomoteurs à courant continu pour un déplacement sans à-coups. L’axe Z est également contrôlé par un système à boucle fermée, chaque design peut être adapté aux microscopes. Le microprocesseur MS-2000 est conçue pour assurer la communication par RS232 et par USB avec un ordinateur hôte.





Features
  • Closed-loop DC servo control of the X, Y, and Z-axes for precise positioning and highly repeatable focusing
  • Wide dynamic speed range with XY joystick control
  • Utilizes ASI's proven Z-axis drives
  • Z-axis clutch for easy switching between manual and motor-driven focus control
  • Backlit LCD display shows X, Y, and Z coordinates
  • "Zero" and "Home" button for simple stand-alone operations
  • Compact ergonomic tabletop control unit size is 6?D x 9?W x 3?H
  • Microprocessor control with RS-232 serial and USB communications
  • Proven operation with many popular software packages



Specifications for Standard Configuration

XY axis range of travel 100 mm x 100 mm
XY axis resolution (encoder step) 22 nm
XY axis RMS repeatability < 700 nm
XY axis maximum velocity 7 mm/sec
Z axis resolution (encoder step) 50 nm
Z axis repeatability ± 100 nm
Z axis maximum velocity 0.6 mm/sec



MS-4000 Options
  • X, Y, and Z-axis Linear Encoders for high-accuracy positioning and focus control
  • Stage Inserts to hold a variety of slides, dishes, sealed glass chambers, multiwell microplates, perfusers, heaters, and many other special items
  • Auto-Focus for stages with ASI Z-axis drives (requires NTSC, PAL, or S-Video analog signal)
  • Other lead screw pitches are available



Lead Screw Options

Lead Screw Pitch Options Rotary Encoder Resolution Maximum Speed
25.40 mm  (Ultra-coarse) 88 nm 28 mm/sec
12.70 mm  (Super-coarse) 44 nm 14 mm/sec
6.35 mm  (Standard) 22 nm 7 mm/sec
1.57 mm  (Fine) 5.5 nm 1.75 mm/sec
0.635 mm  (Extra-fine) 2.2 nm 0.7 mm/sec
    * Standard Lead Screw Accuracy is 0.25 µm per millimeter


Linear Encoder Options

Axis Resolution Scale Accuracy
XY 10 nm ± 3 Ám per length of scale
Z (12 mm and 25 mm stroke) 50 nm 0.025 Ám per mm



Additional information

MS-4400 automated stage PDF



Si vous souhaitez avoir de plus amples renseignements, n’hésitez pas à nous contacter.
