Alignement par laser

Spécialisée dans la mise en œuvre de senseurs de position optique ( PSD) pour offrir des solutions d'alignement laser automatisé , On Trak équipe les laboratoires aussi bien que les industries avec ses systèmes. Boeing et Airbus comptent parmi les références les plus prestigieuses de On Trak .

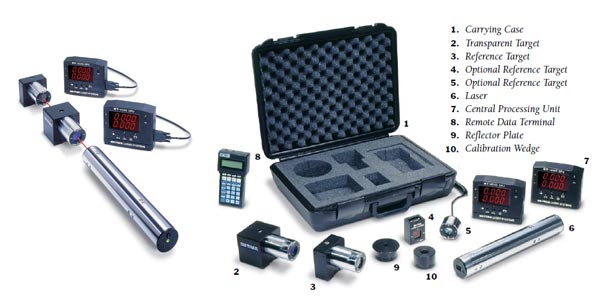

Le système OT-4040. Portable, alignement sur 2 axes

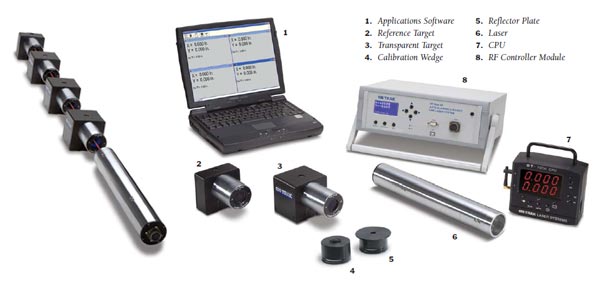

Le système OT-7000. Auto-centrant, sans fil, multi-cible

Amplificateur de capteur de position haute vitesse OT-100

L'OT-100 est un module rapide de lecture de position laser comprenant un PSD de la marque SITEK. L'OT-100 a été conçu pour fournir des tensions bipolaires représentant la position du spot lumineux mais aussi son intensité pour des bandes passantes pouvant aller jusqu'à 400kHz. Les sorties BNC permettent une connection simple et rapide à un oscilloscope. Des prises bananes sont fournies afin d'alimenter l'électronique avec une alimentation traditionelle. La connection au PSD se fait via un connecteur DB9 (fourni).

Amplificateur de lecture de position OT-301.

L'amplificateur de lecture de position OT-301 est le moyen le plus facile et le plus précis de lire le courant de sortie provenant de n'importe PSD disponible sur le marché.

Afficheur de position OT-302D

L' OT-302D est un module d'affichage facile d'utilisation permettant d'afficher et d'analyser la lecture de position d'un PSD. Il peut être utilisé de 3 façons : en tant que système de lecture indépendant, en combinaison avec un logiciel de traitement du signal Beamtrak (fourni) ou bien avec des routines programmables via liaison série RS-232.

L' OT-301SL - L'amplificateur de lecture de position mono-axe

L'OT-301SL a été conçu pour l'intégration directe (OEM). Optimisé pour les PSD monoaxes, avec 3 gammes de gain, l'OT301SL permet d'additioner, soustraire et diviser les signaux avec une précision exceptionelle.

Les additions et les soustractions sont réalisées par amplificateurs opérationnels. Le diviseur analogique permet une linéarité exceptionnelle pour une grande gamme de signaux.

OT-301DL - L'amplificateur de lecture de position bi-axe

L'OT-301DL a été conçu pour l'intégration directe (OEM). Optimisé pour les PSD bi-axes, avec 3 gammes de gain, l'OT301DL permet d'additioner, soustraire et diviser les signaux avec une précision exceptionelle.

Les additions et les soustractions sont réalisées par amplificateurs opérationnels. Le diviseur analogique permet une linéarité exceptionnelle pour une grande gamme de signaux.

Module de lecture de position PSM. Précision et facilité d'utilisation.

Les modules de capteur de position sont fournis avec les électroniques de lecture On-Trak. La lecture de position n'a jamais été aussi pratique et précise.

Module de lecture de position haute vitesse SPC PSM

Les modules de lecture de position SPC PSM comprennent des PSD de la marque SITEK ainsi qu'une électronique de traitement du signal.

Les tensions de sortie bipolaires des PSD et l'intensité du barycentre énergétique du PSD sont fournis avec des bandes passantes pouvant aller jusqu'à 400kHz. Des entrées sont disponibles pour l'ajustement externe de tension d'offset. Le SPC PSM est disponible avec des capteurs mono-axe ou bi-axe, avec une large gamme de dimension.
