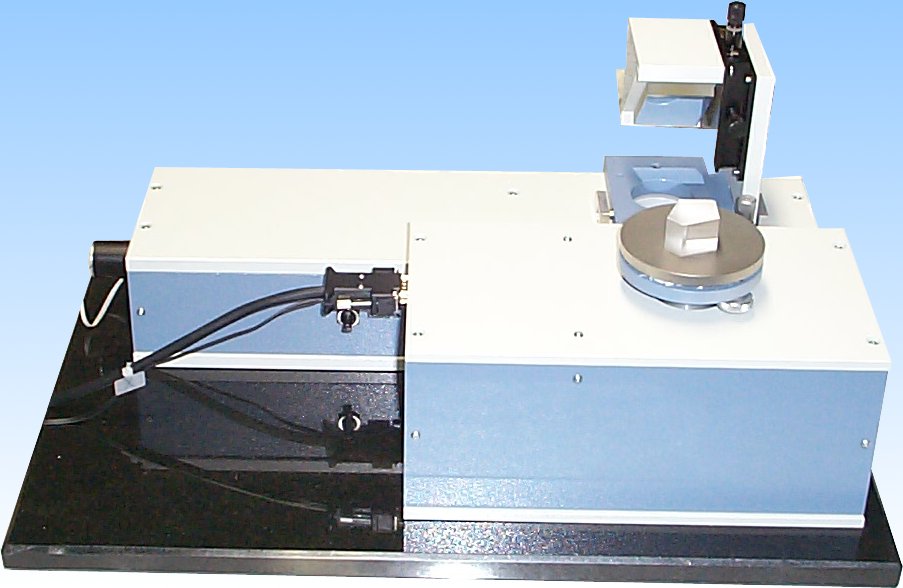

PRISMATIC HR est un goniomètre motorisé et automatisé. Il s’agit d’un instrument complet permettant de caractériser de manière précise les angles de prismes.
Le goniomètre PRISMATIC HR est un instrument de haute précision permettant de réaliser des mesures précises d’angles de prisme de 0° à 360° en réflexion. Il intègre les technologies les plus modernes telles qu’un système de traitement de l’image de haute résolution, un plateau tournant de précision, un contrôleur de moteur pas à pas permettant un fonctionnement en micro pas ainsi qu’un codeur incrémental de grande précision angulaire. |
 |
Ce goniomètre comprend :
- Un autocollimateur avec source LED
- Une caméra CCD Digitale haute résolution 1,3 Méga pixels
- Une configuration mécanique très stable avec dispositif d'ajustement
- Un plateau ajustable (pour l’échantillon sous test)
- Un plateau de rotation avec codeur incrémental
- Un contrôleur pour moteur pas à pas (40000 pas par tour) livré avec une manette de contrôle
- Un logiciel fonctionnant sous Windows pour le traitement de l'image, le contrôle du moteur pas à pas, l'acquisition de données et la mesure.
La précision de mesure obtenue est supérieure à 5".
GONIOMATIC
Le système GONIOMATIC permet de réaliser des mesures angulaires de précision pour des prismes, des filtres, des lames à faces parallèles.
GONIOMATIC correspond à un goniomètre classique de part sa structure et ses fonctions mais est bien plus simple en terme d’utilisation. GONIOMATIC est un goniomètre automatisé permettant de mesurer des angles soit en réflexion soit en transmission. Il intègre les technologies les plus modernes telles qu’un système de traitement de l’image de haute résolution, un plateau tournant de précision, un contrôleur de moteur pas à pas permettant un fonctionnement en micro pas ainsi qu’un codeur incrémental de grande précision angulaire.
Si vous souhaitez avoir de plus amples renseignements, n’hésitez pas à nous contacter.
|
