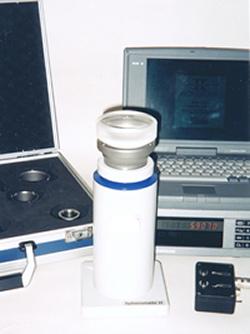

Sphéromètre



Nos sphéromètres OEG sont utilisés pour la mesure de rayons de courbures de composants optiques, de boules de métal ou de verre. Les rayons à mesurer peuvent être soit concaves soit convexes.

Afin de répondre à tous les besoins, nous proposons 2 types de sphéromètres :

  • Un sphéromètre portatif : l'Handysphere
  • Une station de travail fixe : le Sphéromatic

Caractéristiques

  • Large gamme de mesure
  • Grande précision de mesure
  • Nouveau logiciel de mesure SPHEROWIN
  • Procédure de mesure numérique
  • Les résultats peuvent être enregistrés et imprimés



Logiciel

  • Simple et facile d’utilisation
  • Mesure ponctuelle ou en série possible. Détermination du rayon de courbure avec les détails sur l’incertitude de mesure (P=95%)
  • La tolérance peut être renseignée selon la norme DIN58166 (en anneaux) ou en absolu (mm)

Accessoires disponibles

  • 3 lames à faces parallèles (pour test)
  • 8 sphères de référence (pour test)

Données techniques principales
Handysphere
Sphéromatic
Gamme de déplacement
±12.5mm
±30mm
Diamètre de l'échantillon
6 à 500mm
Répétabilité de la mesure
0.02%
0.001%
Précision de mesure
0.2%
0.01%

Si vous souhaitez avoir de plus amples renseignements, n’hésitez pas à nous contacter.
