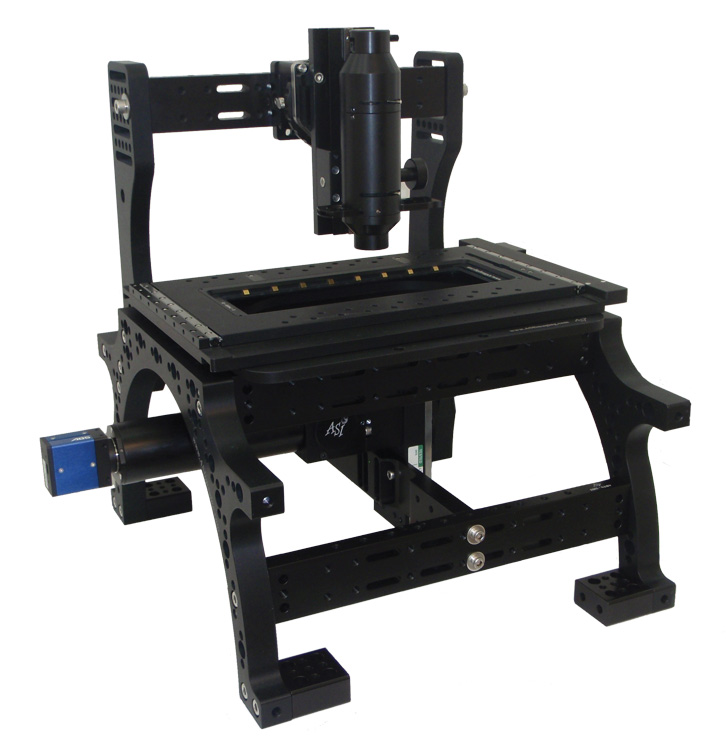

ASI RAMM: Rapid Automated Modular Microscope





Le Ramm est conçu autour d'un design très modulaire :

•  Utilisation d'une platine XY automatisée à haute vitesse, système piezo de précision pour la motorisation du porte objectif, selon l'axe Z. Large gamme d'options pour le balayage.

•  Configurable avec une infinité d'optiques de correction, cubes avec filtre dichroïques, Excitation et émission à différentes longueurs d'ondes grâce à la roue à filtres, shutters, et détecteurs comprenant caméra ou photomultiplicateur.

•  Auto-focus, stabilisation du focus, tracker, possibilité d'automatisation des taches pour le chargement d'échantillon par le biais de robot manipulateur (disponible).

•  Sa conception mécanique permet d'avoir une plateforme robuste avec ouverture centrale permettant par exemple l'observation de séquence génétique en biologie, mais également la conception de manipulation en recherche expérimentale, et beaucoup d'autres applications

•  Conçu pour s'adapter aux exigences des intégrateurs. Utilisant des composants de haute qualité avec une importante MTBF (« Mean time between failures »), pour réduire les prix et satisfaire les besoins de l'utilisateur.



Caractéristiques de la configuration standard (pas de vis de 6.35mm)

Course De 50mm à plus de 300mm
Resolution (rotary encoder step) 0.022µm
Répétabilité < 0.7µm
Vitesse maximale 7 mm/sec

Option : différents pas de vis

Pas de vis
Resolution Encodeur Angulaire
Vitesse Maximale
25.40 mm (Très grand)
88 nm
28 mm/sec
12.70 mm (Grand)
44 nm
14 mm/sec
6.35 mm (Standard)
22 nm
7 mm/sec
1.57 mm (Fin)
5.5 nm
1.75 mm/sec

Options de l'encodeur linéaire

•  Résolution=10nm

•  Précision= ± 3µm  (pour un aller-retour sur un grand déplacement)

Possibilité de customisation du système

Le RAMM peut être utilisé avec notre platine MS-2000, la roue à filtre FW-1000 et un grand nombre d'autres accessoires.

De même, la partie optique est entièrement adaptable à vos besoins grâce au RAMM.



Additional information

RAMM PDF



Si vous souhaitez avoir de plus amples renseignements, n’hésitez pas à nous contacter.
